天准CMZ计量型三坐标 工业机器人RV减速器偏心轴精密测量方案

随着工业机器人持续向高精度、高负载、长寿命方向演进，RV 减速器作为关节核心精密传动部件，其传动精度、运行稳定性与使用寿命，与内部关键零件的加工及装配精度密切相关。偏心轴（又称曲柄轴）是 RV 减速器中的重要动力零件，通过偏心段驱动摆线轮产生偏心运动，是实现摆线针轮减速传动的核心驱动元件，其偏心距、同轴度及圆柱度等几何精度直接影响整机传动性能与装配质量。

针对 RV 减速器偏心轴多项形位公差关联的测量特点，天准采用 CMZ 系列计量型三坐标测量机、HSP 固定扫描测头与 Vispec Cube 测量软件，通过高精度三维数据采集、统一基准建立及自动 GD&T 评价，实现偏心轴关键几何特征的精密测量与数据追溯。

行业挑战：多项形位公差关联，偏心轴测量难度高

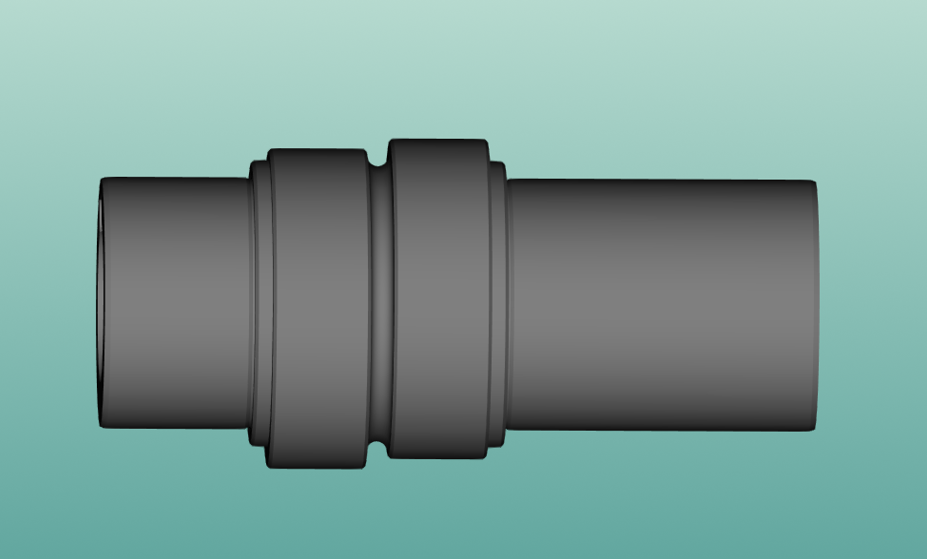

RV 减速器偏心轴通常包含多个圆柱、偏心圆及轴肩等关键特征，需要在统一基准下评价偏心距、同轴度、圆柱度等几何参数。对于微米级精度要求的精密零件，测量基准、装夹状态及测量路径均可能影响最终结果，当前主要面临以下测量挑战：

● 偏心距、同轴度等多项公差关联评价复杂

公共基准下偏心距、同轴度、圆柱度三项核心指标叠加在同一根细长轴上，位置误差与形状误差相互耦合，传统检测方式难以将其分离量化。

● 细长轴结构与深部特征，测量可达性要求高

核心形位公差均达微米级，对测量基准、工件装夹、环境条件都极其敏感，传统检测方式稳定性不足，难以在产线场景下实现高精度全检。

● 高精度测量项目多，效率与一致性需兼顾

偏心轴涉及多项尺寸及形位公差，逐项手动设置测量路径不仅效率低，也容易增加人为操作差异

技术方案｜天准CMZ+HSP+Vispec Cube，实现多特征精密测量

针对偏心部件的上述测量难点，天准以 CMZ 系列计量型三坐标测量机为核心，搭配 HSP 固定扫描测头与 Vispec Cube 测量软件，构建从数据采集到 GD&T 评价的完整测量流程。

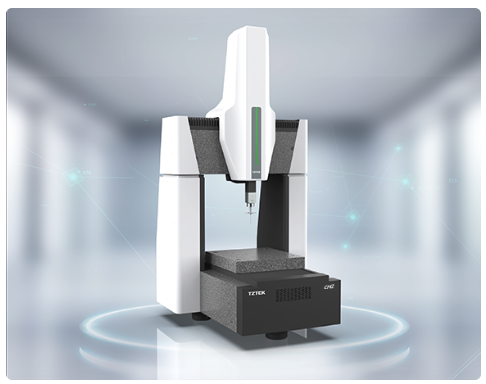

1. 高稳定三坐标平台，支撑精密数据采集

CMZ 系列采用固定桥式结构、花岗岩机身及碳化硅陶瓷 Z 轴组件，为高精度测量提供稳定的机械基础。设备采用三轴直线电机驱动，减少传动误差及磨损影响，兼顾测量精度与运行效率。

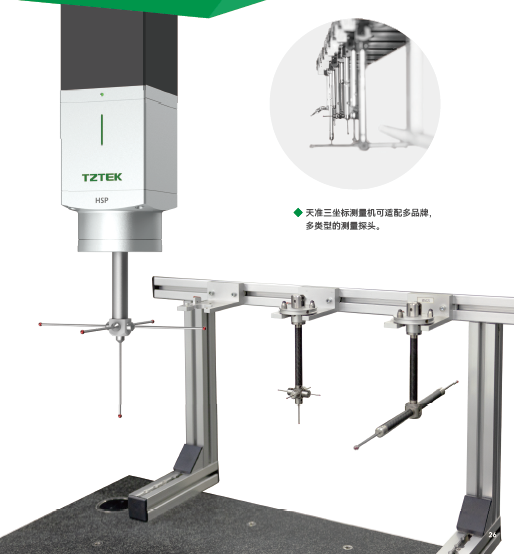

2. 固定扫描测头 + 多探针交换架，实现复杂特征测量

设备搭载天准 HSP 系列固定扫描测头，扫描测量速率可达 1000 points/s，可连续采集零件三维轮廓数据。 配合自动测针更换架，可根据不同测量特征自动切换测针，减少人工干预；针对深腔等测量区域，支持最长 800 mm 测针，并结合测针刚度补偿算法修正测针变形带来的测量误差。

3. 标准化测量流程，GD&T 自动评价

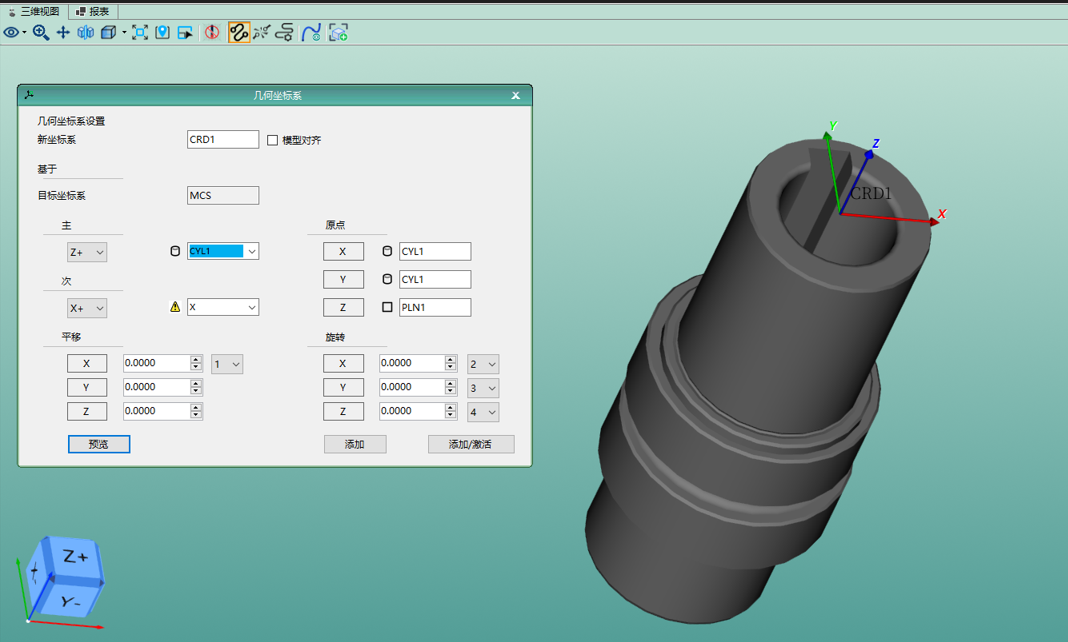

（1）建立工件坐标系根据图纸及测量要求，在 Vispec Cube 选择基准平面、圆柱等几何特征，建立工件坐标系。

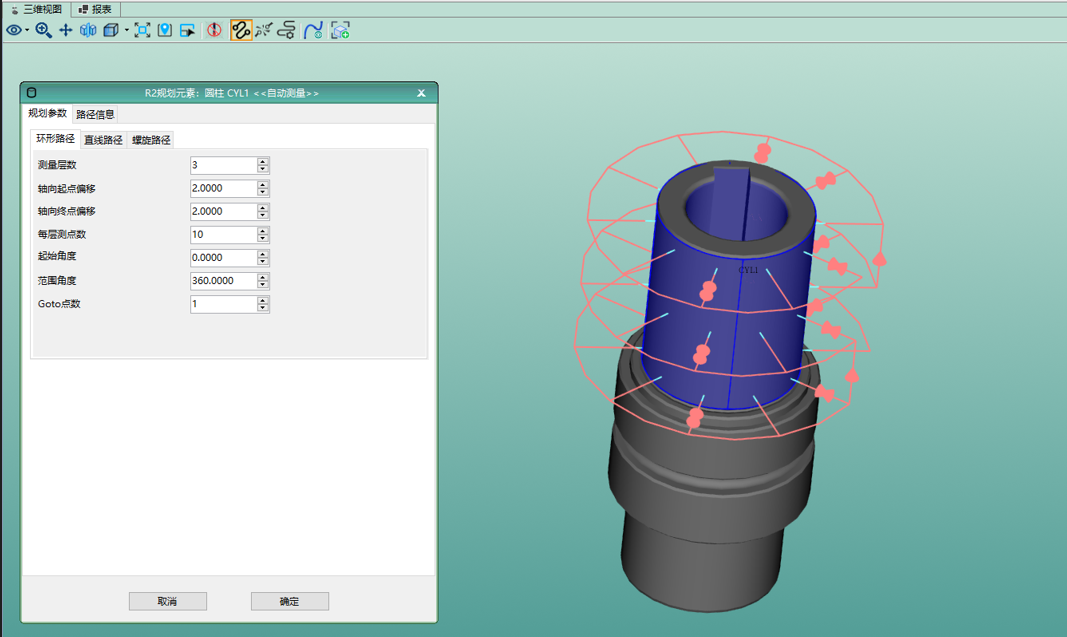

（2）配置特征测量策略针对圆柱几何特征，可通过 CAD 模型拾取或自定义参数设置测量策略，软件自动生成螺旋或直线路径。

（3）自动路径规划与碰撞模拟在自动测量程序中设置安全平面进行避让，软件自动进行路径碰撞模拟，提前规避潜在风险，优化测量路径。

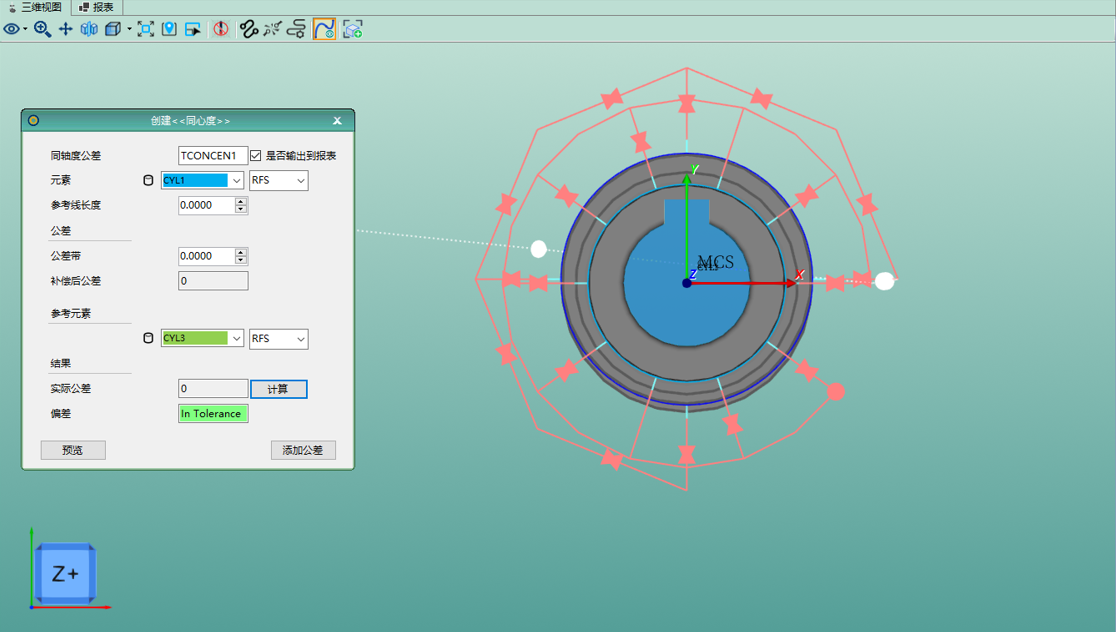

（4）GD&T 自动评价根据图纸的公差要求，在 Vispec Cube 中定义基准、被测要素、理论值及公差，自动完成相关 GD&T 项目的计算与判定。对同类型测量特征，还支持批量公差评价，自动计算实测值。

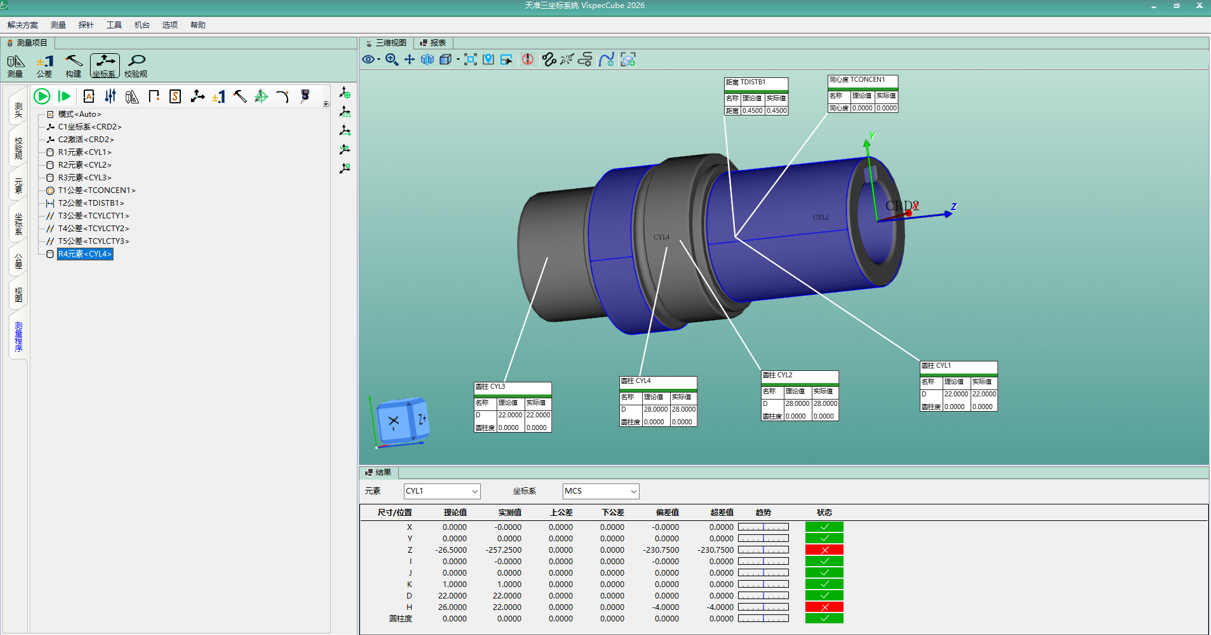

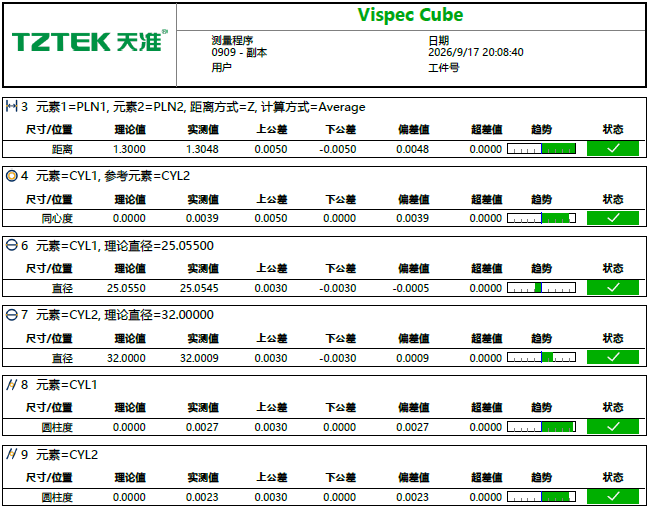

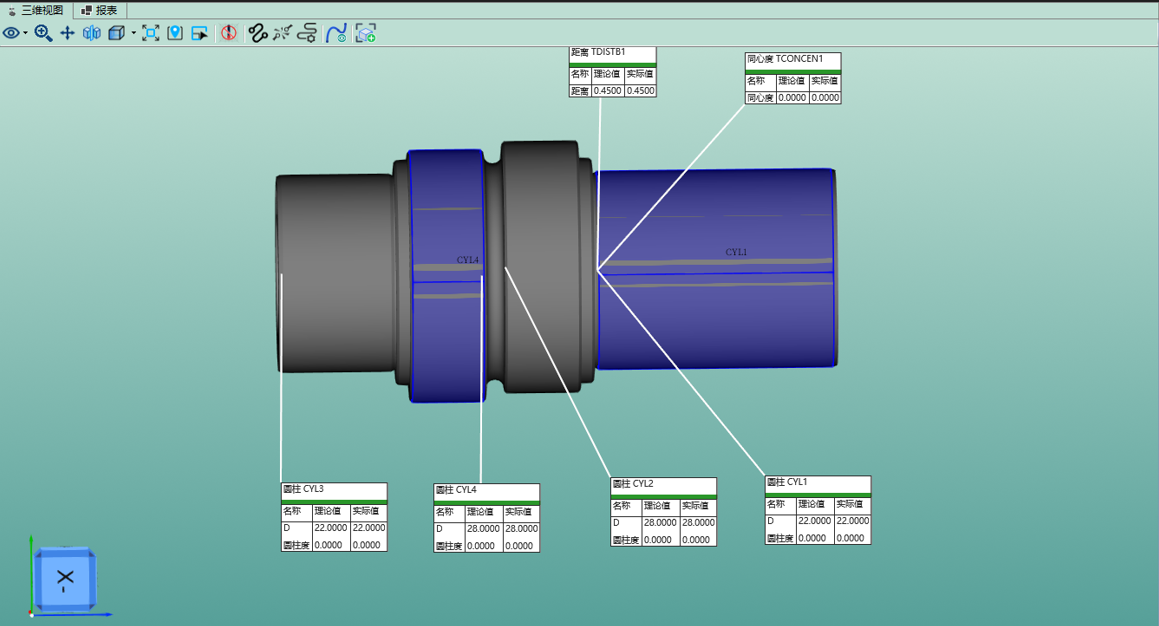

（5）测量结果可视化测量完成后，软件可在三维模型或二维图纸中显示测量结果，通过旗标（又称标签、标记）直观呈现被测特征、实测数据及公差判定状态，提升报告可读性与分析效率。 测量结果可输出为 PDF、CSV、Excel 格式报告，为零件质量判定、异常分析及后续质量追溯提供数据支持。

方案价值：提升偏心部件精密测量与质量管控能力

● 高精度与多特征关联评价

在统一测量基准下，对偏心距、同轴度、圆柱度等关键参数进行关联评价，减少不同测量基准之间的转换影响，为加工质量判断提供量化依据。相较传统测量方式，该方案测量精度提升 10 倍以上。

● 提升批量测量效率与一致性

通过 CAD 驱动的测量程序、自动路径规划及多探针切换，减少重复人工操作，提升多特征测量的标准化程度，满足批量零件质量管控需求。

● 可追溯的数字化质量数据

自动记录测量结果并生成标准化报告，为质量判定、加工偏差分析及工艺调整提供数据支撑，助力过程质量管控。

针对工业机器人 RV 减速器偏心轴的高精度、多特征测量需求，天准 CMZ 三坐标测量机结合 HSP 固定扫描测头与 Vispec Cube 软件，为 RV 减速器关键零件的加工质量控制提供可靠支持。

 如需了解更多机器人精密零部件测量解决方案，欢迎联系天准科技。
